0.5mm 板對板連接器 公座H2.2 無柱無定位片
3720MXX022XXXX0X 0.5mm 板對板連接器 公頭H2.2 SMT
總覽
技術數據
產品認證

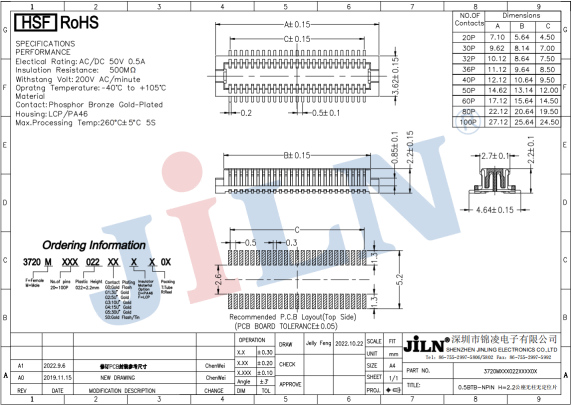

工程圖
下載
板對板連接器
板對板連接器是所有連接器產品類型中傳輸能力最強的連接器產品，主要應用于電力系統、通信網絡、金融制造、電梯、工業自動化、醫療設備、辦公設備、家電、軍工制造等行業。板對板連接器主要的間距有0.5mm、 0.635mm、 0.8mm、 1.00mm、 1.27mm等更多可為客戶定制化服務。板對板連接器作為板與板之間的核心電子元器件，在數據傳輸上起到了至關的作用。
由于電子化發展，越來越多的精密設備的誕生，這使越來越多的不同樣式的板對板連接器被制造出來。浮動式板對板連接器最小0.5毫米端子間距，該連接器可節省客戶產品的空間，而且為客戶創造更多電子儀器的靈感。浮動式板對板的設計工作提供靈活性，耐高溫，適合高度自動化生產，適用于新能源汽車，消費電子，工業等其他領域。
基礎參數
| 料號 | 3720MXX022XXXX0X |
| 種類 | 板對板連接器 |
| 規格(間距) | 0.5mm |
| 類別 | 公座 |
| 安裝方式 | 貼片式 |
| 角度類型 | SMT |
基礎參數2
| 高度 | 2.2mm |
| 額定電流 | 0.5 AMP |
| 額定電壓 | 50V DC/AC RMS |
| 耐壓 | 200V AC/分 |
| 接觸電阻 | 最大30mΩ |
| 絕緣電阻 | 最小500MΩ |
| 工作溫度 | -40℃ to +105℃ |
| 接觸材料 | 磷銅 |
| 主體絕緣材質 | PA46 |
| 最大加工溫度 | 260° C±5° C for 5 seconds |
